FORM-ADVISOR
如今,倾力为汽车工业和连续模冲压量身打造的Form-Advisor, 已经完全集成到新一代基于人工智能技术的AI-FORM中并作为其模拟分析的核心求解器,这是非常显著的技术特色。
正因为如此,CAE技术才真正从项目开展的第一天就完全融入整个工业流程。系统能指导工程师通过零件层级的分析,费用预估与报价,模面设计,成形性与回弹分析。这种集成,不仅仅是解决了CAD系统与分析验证系统的数据一致性问题,更重要的是大幅度改善了设计效率和工程周期。
这种创新,让我们真正将工程设计与工艺过程中需要分析与严格把控的材料流动、变薄与皱纹、应力应变、回弹预测等完全交付给同一个工程师处理,并在掌握最多资讯的情况下迅速完成相应的工程决策。

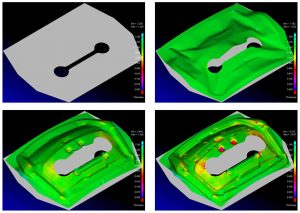

Form-Advisor 模拟冲压过程材料流动,厚度分布,并与原始板材进行比较。
为什么使用Form-Advisor?
在设计方面的独到之处:
内置工艺设计工具,提供快速工艺设计、模面生成与设计验证,迅速进行方案决策。
在方案验证方面的独到之处:
首款完全集成CAD内核的基于增量法的CAE软件。无论是独立的CAD操作或者批量CAD操作,都游刃有余,只需点击几下即可模拟所有冲压现象。
为使用工程师提供的独到之处:
最简单、最快速、最强大的解决方案,将CAE验证带到日常设计过程中。新的网格和设置技术消除了CAD和CAE之间的门槛,用户无需复杂的CAE背景知识,使学习难度降到了最低。
为什么要集成参数化CAD系统?
- 在“时间就是市场”的商业环境中,协同设计与同步验证已是大势所趋,甚至是必不可少。
- CAD驱动模拟,今天不再是梦想,当您在CAD中进行设计变更或任何修改时,Form-Advisor的CAE模型也将同步修改。
- 只有这样,才能将设计、分析与工程决策真正融为一起,并在项目开展的第一天就由一个工程师完全独立的承担下来。
建立分析模型:
交互模式和批处理模式
与ParaCAD一样,Form-Advisor 支持两种分析模型的定义方式,包括交互模式和批处理模式。对于CAE分析而言,两种分析都提供相同的结果,但对于设计方案的变更,则使用批处理模式更为方便。另外,AI-FORM的优化引擎,只能驱动批处理模式来定义边界条件并完成分析模型的建立。
Form-Advisor的批处理模式,为用户提供几乎不受限制的功能,可以处理超过95%的工业需求,包括全自动网格划分和分析模式设置,也可应用于多工序成型模拟的条件设定。
但是,仍然有些用户需要设定更为复杂的边界条件,因此需要一个更为完整和具有高级功能的解决方案。在这种情况下,交互模式可以让用户自定义非常复杂的工艺和特殊的应用,如实体成形、回弹补偿、局部翻边等。
多工序模拟
复杂的多工序成型设置可以在 Form-Advisor 中一次性轻松设定,设置界面直观地指导用户完成设置工作。所有的行程曲线都是自动生成,可无缝设置多个工序。
局部翻边和一步法分析
一步法求解器提供了零件层次上的快速冲压分析和毛坯外轮廓快速预测功能。
体积成形
对于一些具有负间隙特征的特殊应用,例如板料厚度大于模具间隙或者微小压印等工艺,可采用体元素来进行精确分析。
回弹补偿
为回弹工件提供模面几何补偿能力
初始板材 成形过程 成形结果
FLD 成形极限图 切边 回弹
