钣金冲压特征KBE知识库
- AI-FORM 的KBE知识库是一个基于冲压特征技术的应用模块,目的是协助设计工程师快速而正确地选择模具设计的方案并进行参数优化。
- 基于冲压特征技术,采用面向对象的方法提取和描述这些几何特征。所有的冲压特征都形成了参数化的模板,只需要修改参数即可完成冲压特征的规范定义。
- 通过知识工程技术,AI-FORM提供了制造可行性的初步评估。KBE也作为设计过程中使用的一个强大的工具,以确保第一次设计就是正确的。

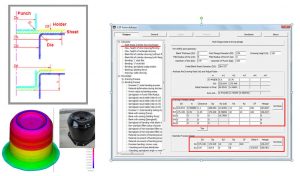

利用 AI-FORM 的知识库,指导多工步拉深设计
冲压特征分析

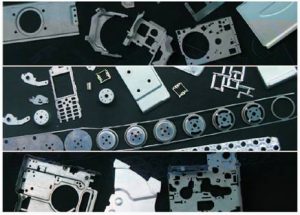

- 众所周知,冲压产品都是由一系列的冲压特征组成,如冲裁、弯曲、拉深、成形、翻孔、半打、压印、凸张、抽桥等。
- 特征之间的关系就像一棵树;某些特征由子特征组合而成。如果能够很好地掌握所有的特性,就可以很容易地控制整个产品达到工程要求。
- 然而,针对这些冲压特征的深入研究,特别是对于精密冲压产品领域还远远不够,数据的采集和归纳还是一个工业上的瓶颈问题。至今,这个领域还存在很多不外传的“know-how 经验”。数值模拟为特征研究提供了一种有效的方法,能非常简单而且有效地进行冲压特征分析,所有的特征参数都能轻松地修改和比较,分析形成的结果可以直接成为企业的设计指南和规范,成为领导同行的企业宝典。
- 该模块能简单而快速地定义冲压特征和分析模型,并自定义相应的边界条件用于模拟分析。用户只需要简单地更改有关参数就可以对这些参数与冲压结果的关系进行研讨,模拟的结果可以直接用于模具设计。整体来说,无论是从设计方面还是模拟分析来看,该方法都非常经济有效。

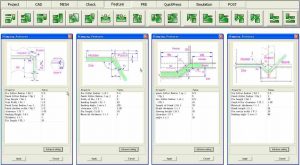

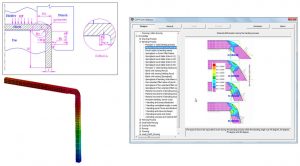

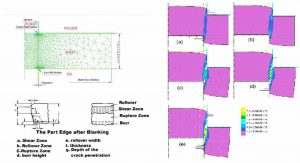

精密冲裁数据分析 90度含台阶精密弯曲回弹数据统计表 预定义冲压特征设计模板
预定义模板
AI-FORM 为用户提供包括弯曲、成形、拉伸、以及凸张成形等作业模板,方便用户进行快速定义。同时用户亦可基于此类模板进行相关修改、扩充与客户化工作。
知识库工程
AI-FORM 的KBE数据库系统是一个开放的系统,用户很容易根据自己的数据做无限的扩充。

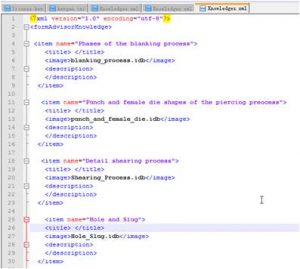

只需要简单地编辑XML模板,用户即可向KBE数据库添加更多的特征分类。
