砂芯中的化学粘合剂在液态金属的加热时会产生气体,如果排气不充分,气体很可能流到金属液中,使产品产生气孔缺陷,使铸件报废。
对于内腔形状复杂的铸件,砂芯的排气质量会影响到整个铸件的质量。为了保证砂芯排气畅通,在砂芯制作和造型时,加入了排气介质。当浇注时,埋在砂芯中的排气介质受热被快速气化,形成一条完整的排气通道,从而保证砂芯排气畅通。
我们先通过一个简单的模型,了解一下Cast-Designer 砂芯气体分析的内容:

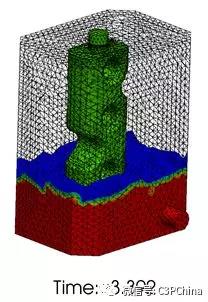

砂芯气体测试模型。绿色物体为砂芯,此刻可见金属液充填至约三分之一的位置。

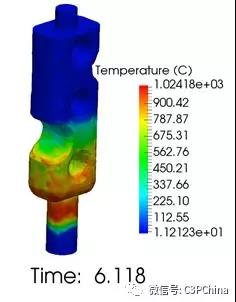

充型过程中,砂芯温度分布。可见接触金属液的区域,温度升高。

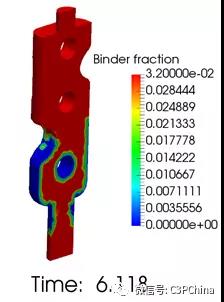

化学粘合剂比例的内部情况。由于金属液接触表面,表面温度升高。因此,粘合剂分数内部比表面高。

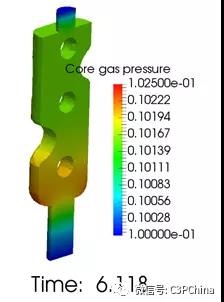

此时,此图可明显看到接触金属液的区域,砂芯内部产生气体压力

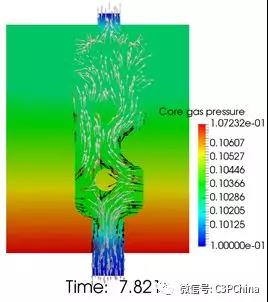

砂芯内部压力分布情况。箭头表示砂芯气体速度矢量。

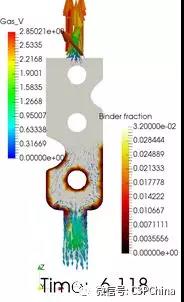

砂芯内部气体速度方向,可见砂芯产生气体向两端排出。
